一、背景概述

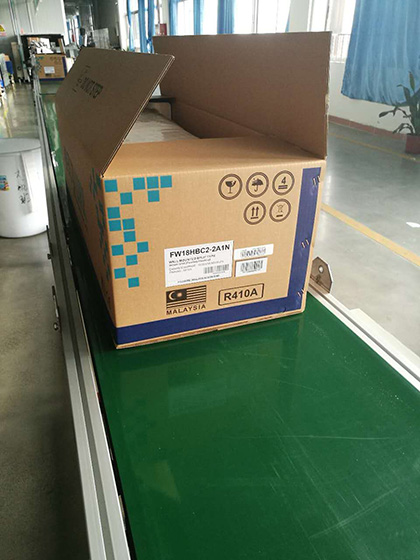

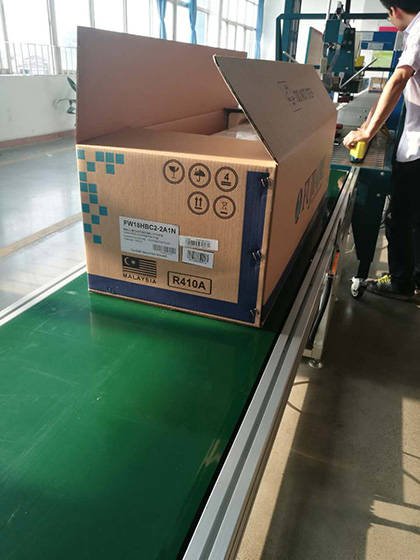

1、实物图片

2、背景及需求描述

匀速运动情况下成功读取包装箱表面一维码（CODE128#1），读取成功率达到99.9%

二、技术要求

1、一维码位置：包装箱表面

2、读取视野：80mm×110mm

3、工作距离≥125mm

4、读取时间≤0.1s

5、读取成功率99.9%

6、通信方式：RS-232 & Ethernet、NG图面可以储存、可实时检测码的质量、读码数据上传SIM系统

7、有读取失败报警功能，可以重新Repeat，整体时间在4s以内；软件自带Repeat，人员Repeat可兼容

三、配置清单

1、主机：PAT 500S

2、已读条码计数器

3、包装箱条码防呆按钮盒

4、条码出错警示灯报警器

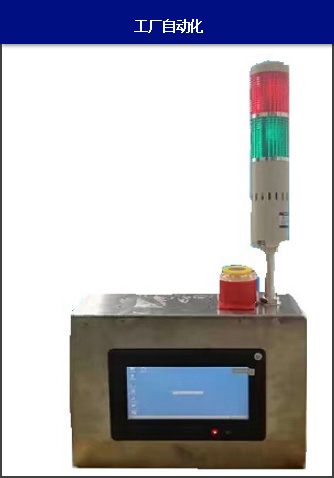

5、主机整体控制箱

主机

主要特性:

• 高性价比

• 紧凑型 1D和2D读码器

• 120万像素CMOS成像器（WVGA）

• 可以读取0.076(3mils)的条码

• ID-Net高速内部总线

• 读码速度可达45次/秒

• 可以轻松读取DPM码(镭刻码)

• 可读取0.3m/s条码

• 工业保护等级：ESD-safe、YAG和IP65

四、系统参数

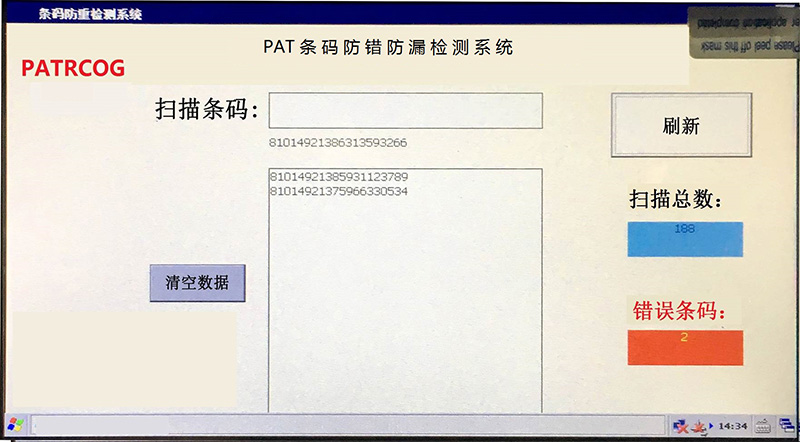

1、测试界面效果视图

2、主要功能

主要功能:

☆ 重复报警:当检测到条码重复出现时，系统显示no read,报警灯的红灯会亮，并且发出报警声，提示产线作业员。

☆ 漏扫报警:此功能主要在自动化流水线，采用条码扫描头进行条码扫描采集时，如果有产品经过，但没有扫描到产品的条码。系统将显示no read红灯亮，并且发出报警声，可以支持报警后停线动作。

☆ 错误报警:当检测到扫描条码的不是当前同类产品时，系统显示no read红灯亮，并且发出报警提示.

3、产品特点

☆ 安装容易:体积小巧，设备外形如一张A4纸大。放在生产线上一点都不占地方，安装非常简单，操作非常便捷。

☆ 操作简单:界面简洁：如扫描总数 、重复数量、 清空数据 、扫描条码（参照标准条码）显示判断检测结果，产品检查设定简单，还可以走客户ERP系统调用数据。

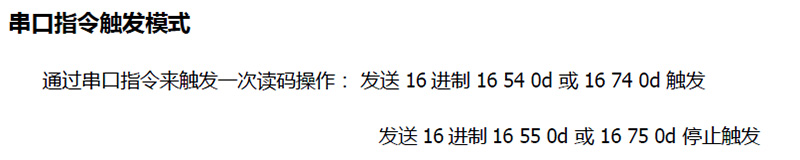

扫码设置：

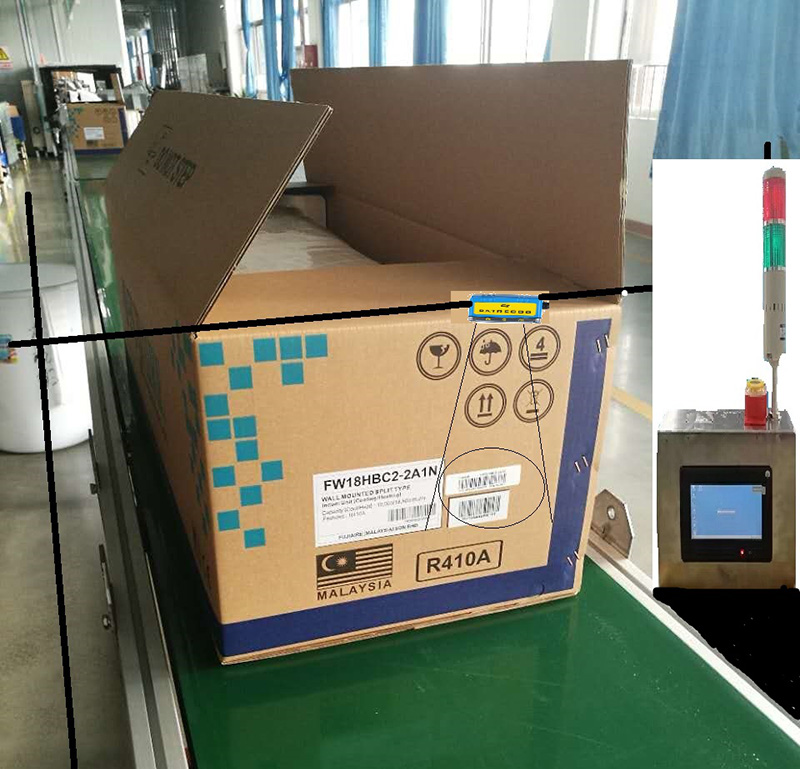

五、安装效果整体视图

六、结论与建议

结论：包装运动下成功读取包装箱表面一维码（CODE128 #1）。

建议：

自动化产线条形码最好在统一位置；

条码在包装箱侧面的话，包装箱的位置越固定越有利于自动化产线运行。
